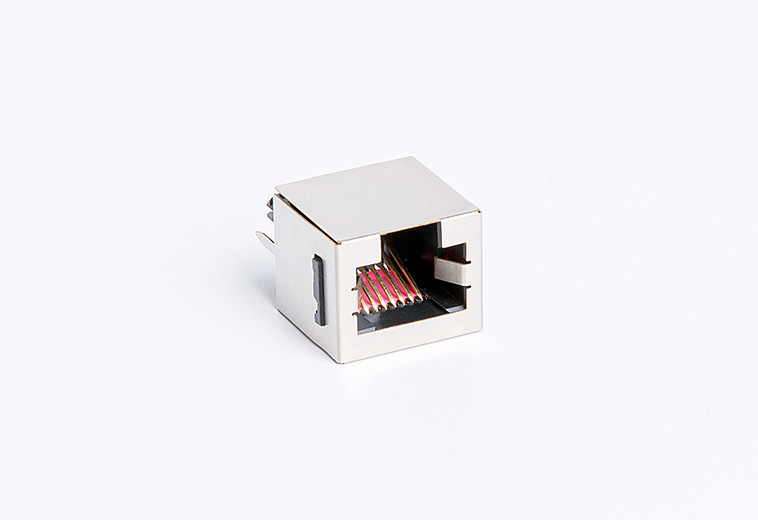

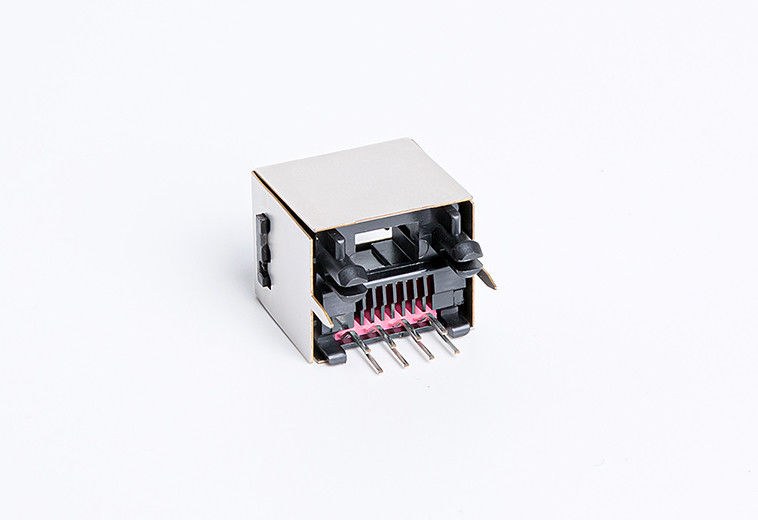

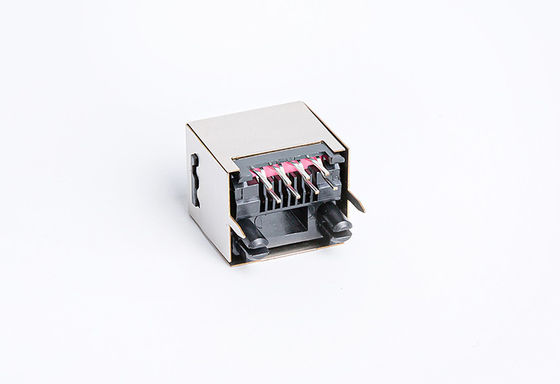

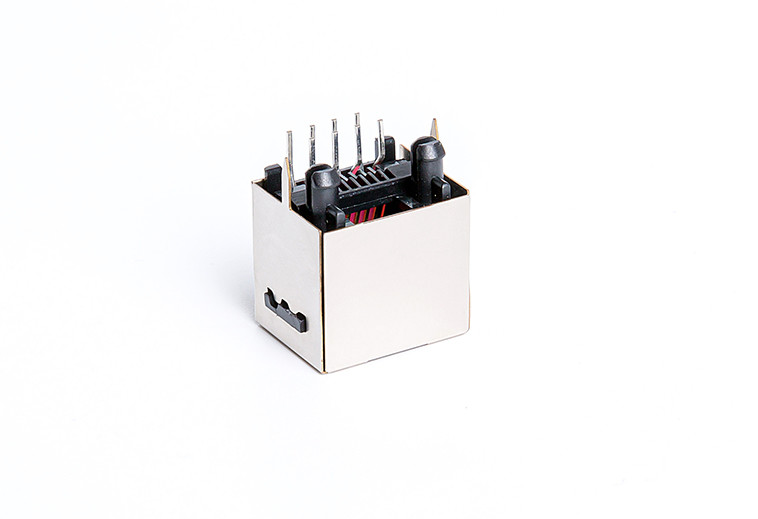

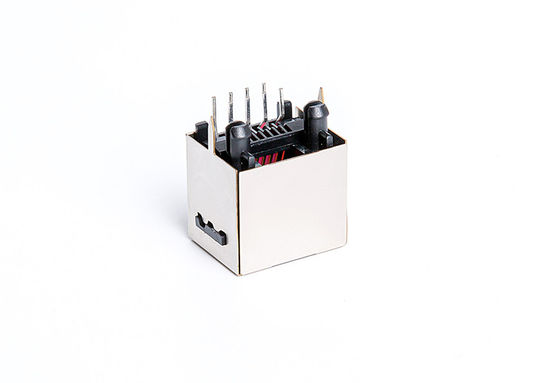

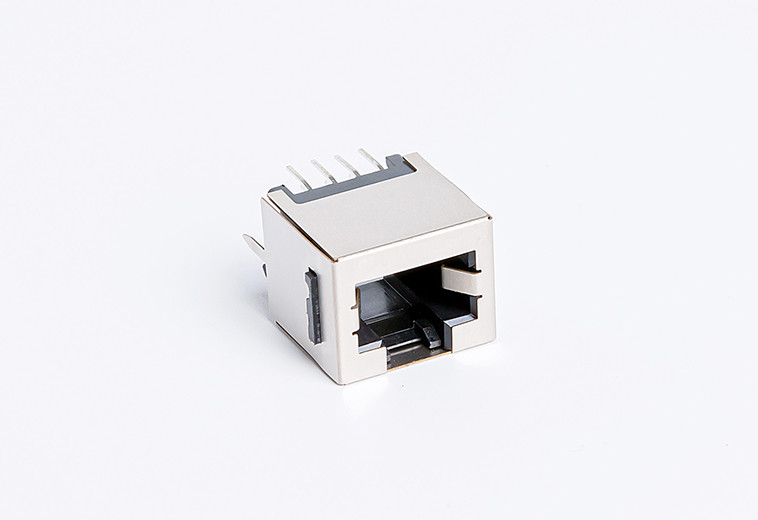

el conector del soporte del PWB rj45 protegió el solo terminal de alambre del tablero del PWB del puerto 15,8 milímetro TM52T811EXX11

Descripción de producto

el conector del soporte del PWB rj45 protegió el solo terminal de alambre del tablero del PWB del puerto 15,8 milímetro TM52T811EXX11

1. Materiales:

• Vivienda: PBT, UL94V-0 (RoHS)
• Parte movible: PBT, UL94V-0 (RoHS)
• Final del contacto: φchapadoen orodelbroncedefósforode0,46milímetros(Fu” ~50u” opcional) sobre el níquel
• Proteger Shell: aleación de cobre del grueso de 0,2 milímetros con el niquelado sobre todos
• Todos los compañeros de los materiales con el enchufe del modulat conforme a la subparte F. de la parte 68 de la FCC.

2. Estructura de producto:

• RJ45 Jack modular
• 1 x 1 puerto/solo puerto/un puerto
• Cierre para arriba
• Longitud del conector RJ45: 15,8 milímetros
• Anchura del conector RJ45: 16,6 milímetros
• Altura del conector RJ45: 13,3 milímetros
• Longitud del Pin de la soldadura de Termimal: 3,1 milímetros
• 8P8C (8 posiciones 8 contactos)
• 180°Orientation
• Sin el LED, deje para conocer la situación de la conexión
• Sin etiquetas de la EMI, puede ser modificado para requisitos particulares como sea necesario
• Apoyamos servicio de encargo como sea necesario

3. RJ45 sin cualidades del transformador (TM52T811EXX11):

4. Dibujo de Mechnical del conector hembra RJ45 (TM52T811EXX11):
