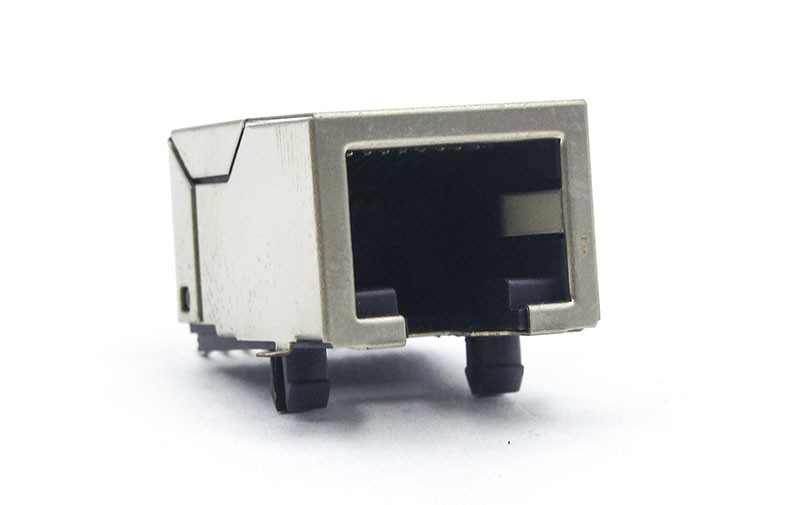

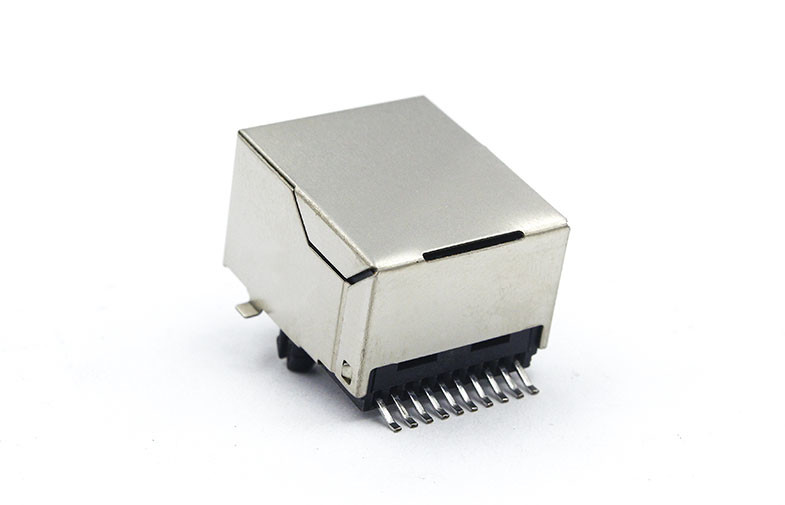

Módulo de Magjacc SMT RJ45 Jack/enchufe TM56S011EXX45 del soporte Rj45 de la superficie

Descripción de producto

Conector de Ethernet del perfil bajo del puerto RJ45 Magjack de SMT 1x1 sin el Magnetics TM56S011EXX45

Materiales:

Vivienda: FR52, UL94V-0 (RoHS)
Final del contacto: CHAPADO EN ORO 6U de T=0.35 milímetro” SOBRE EL NÍQUEL EN EL ESTAÑADO del CONTACTO SOBRE EL NÍQUEL EN ÁREA de la SOLDADURA. (RoHS)
Proteger Shell: ALEACIÓN de COBRE del GRUESO de 0.20m m CON NIQUELADO.
Todos los compañeros de los materiales con el enchufe del modulat conforme a la subparte F. de la parte 68 de la FCC.

Estructura de producto:

RJ45 Jack
1 x 1 puerto portuario/solo/puerto de SMT
Cierre con picaporte
Longitud del conector: 18,65 milímetros
Anchura del conector: 15,74 milímetros
Altura del conector: 11,75 milímetros
Soldadura Pin Length de Termimal: 2,5 milímetros
10P10C (10 posiciones 10 contactos)
90°Orientation
Fuera, deje conocen la situación de la conexión
Con el escudo, puede ser modificado para requisitos particulares como sea necesario
Apoyamos servicio de encargo como sea necesario

RJ45 sin cualidades del transformador (TM56S011EXX45):

Dibujo de Mechnical del conector hembra RJ45 (TM56S011EXX45):
