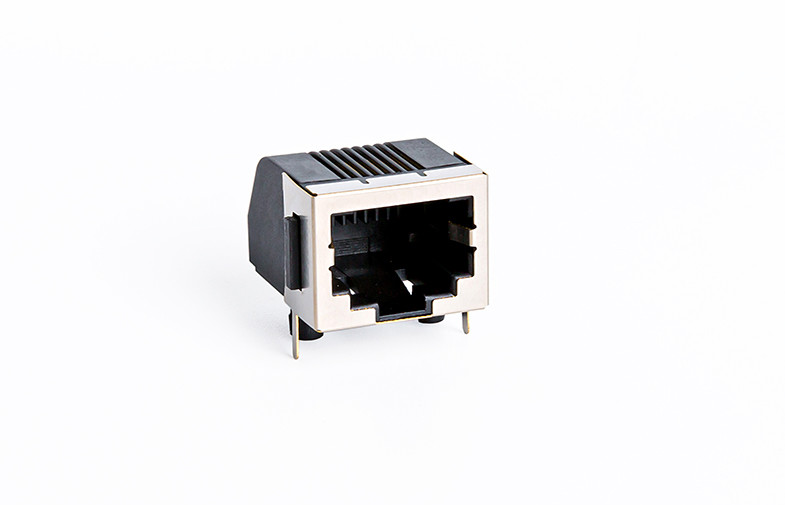

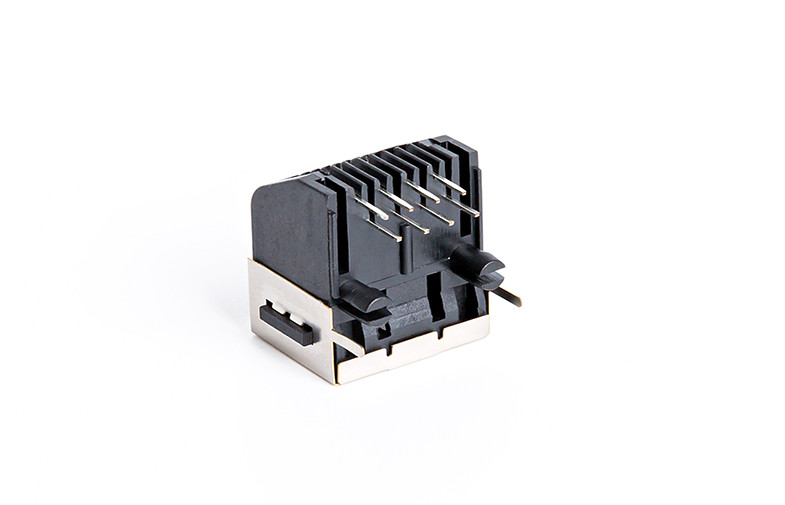

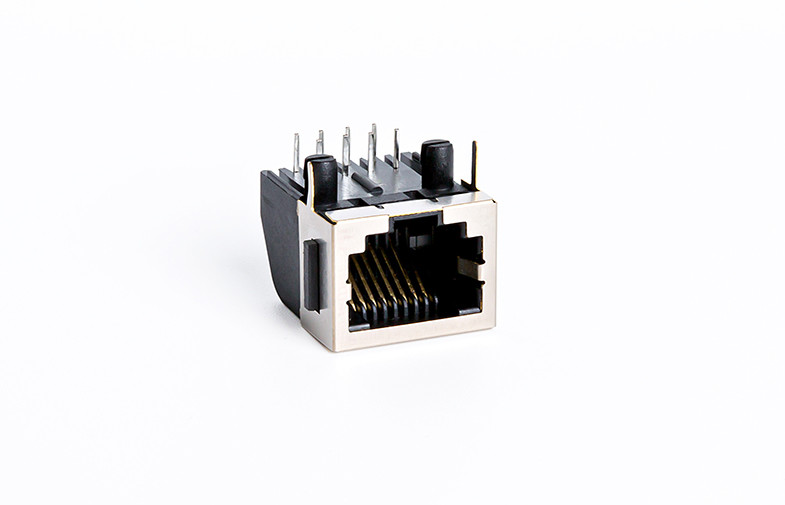

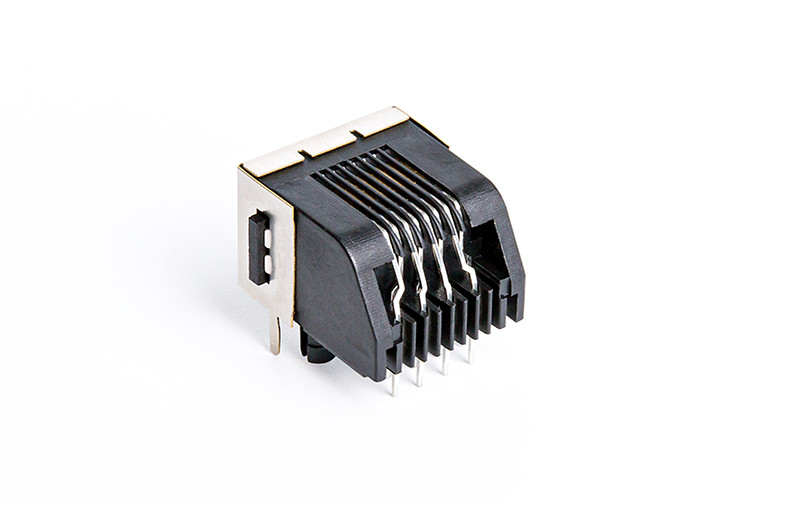

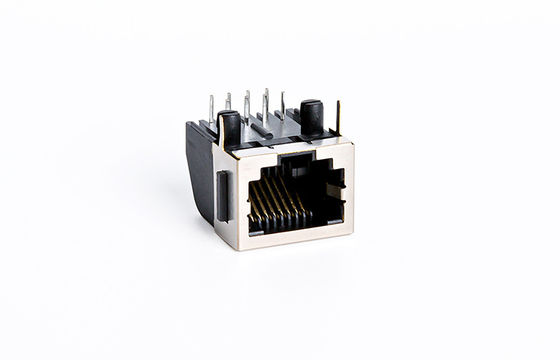

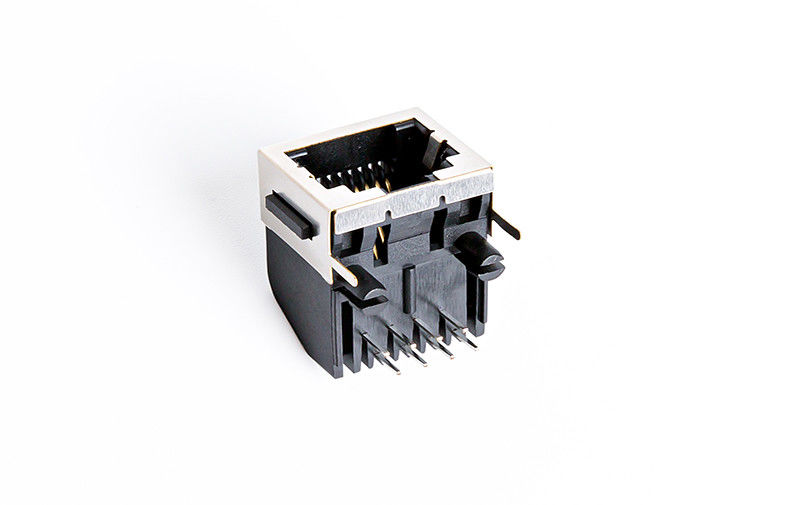

conector del PWB de la orientación RJ45 de 90 °/de la etiqueta soporte Jack TM572811EBX12 del PWB Rj45 abajo

Descripción de producto

de 8p8c 90°Orientation de la etiqueta conector magnético 1 x 1 del soporte Rj45 del PWB abajo sin el transformador TM572811EBX12

Materiales:

Vivienda: PBT, UL94V-0 (RoHS)

Final del contacto: El bronce de fósforo de T=0.35mm, CHAPADO EN ORO 6u del CONTACTO AREA-SELECTIVE”, ATA LA LATA de la GALJANOPLASTIA SOBRE EL NÍQUEL (RoHS)

Proteger Shell: aleación de cobre del grueso de 0,2 milímetros con el niquelado sobre todos

Todos los materiales se acoplan con el enchufe del modulat conforme a la subparte F. de la parte 68 de la FCC.

Estructura de producto:

1 x 1 puerto/solo puerto/un puerto

Longitud del conector: 18,61 milímetros

Anchura del conector: 16,0 milímetros

Altura del conector: 13,2 milímetros

Longitud del Pin de la soldadura de Termimal: 3,3 milímetros

8P8C (8 posiciones 8 contactos)

90°Orientation

Sin el LED, deje para conocer la situación de la conexión

Con el escudo, puede ser modificado para requisitos particulares como sea necesario

Apoyamos servicio de encargo como sea necesario

RJ45 sin cualidades del transformador (TM572811EBX12):

Dibujo de Mechnical del conector hembra RJ45 (TM572811EBX12):
